Rozdzielnica w starym mieszkaniu blokowym — kiedy wymiana staje się konieczna i co komplikuje prace

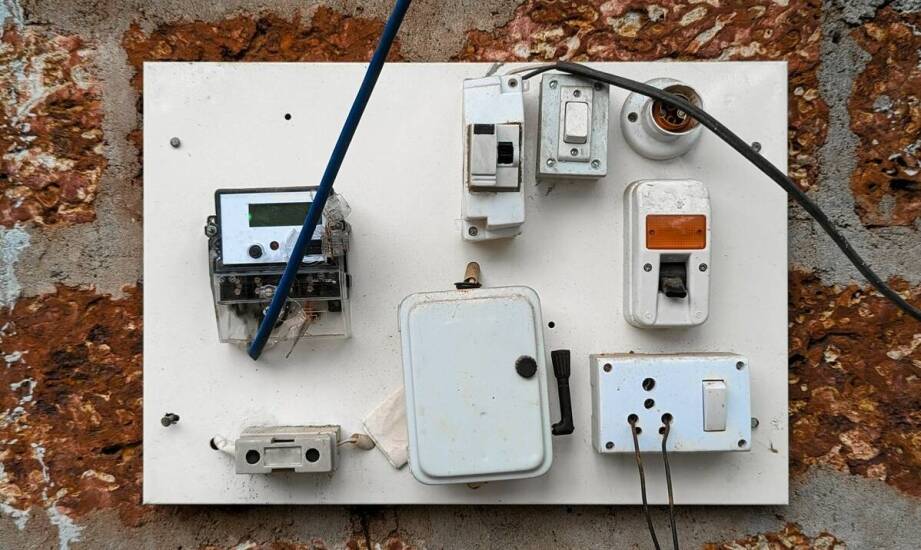

W starym mieszkaniu blokowym z wielkiej płyty wnęka rozdzielnicowa zazwyczaj okazuje się zbyt ciasna, aby pomieścić cokolwiek poza dawną tablicą z bezpiecznikami topikowymi. Wysłużone przewody aluminiowe biegnące do pionu wspólnego i niemal całkowity brak wolnego miejsca sprawiają, że podłączenie nowoczesnych odbiorników staje się sporym wyzwaniem. Współczesne sprzęty, takie jak piekarniki elektryczne czy zaawansowane systemy klimatyzacji, obciążają sieć w sposób, jakiego nie przewidywali projektanci kilkadziesiąt lat temu. Zderzenie rosnących potrzeb domowników z przestarzałą infrastrukturą sprawia, że prędzej czy później konieczna staje się gruntowna przebudowa układu zasilającego.

Przeczytaj również: Innowacyjność folii grzewczych na podczerwień w porównaniu z tradycyjnymi systemami grzewczymi

Po czym poznać, że stara rozdzielnica nie nadąża za obciążeniem?

Częste wybijanie bezpieczników bez wyraźnego powodu to pierwszy czytelny sygnał, że zabezpieczenia nie są dopasowane do aktualnego zapotrzebowania na energię. Instalacje zaprojektowane ponad dwadzieścia lat temu nie radzą sobie z jednoczesnym działaniem pralki, zmywarki i czajnika elektrycznego. Przeciążenie przestarzałego układu prowadzi do niebezpiecznego przegrzewania przewodów oraz styków, co w skrajnych sytuacjach grozi pożarem. Jeśli z okolic tablicy dobiega uciążliwe brzęczenie, a bezpieczniki topikowe iskrzą lub dymią, oznacza to zaawansowaną degradację izolacji. Ostrzeżeniem są również luźne, wyrobione gniazdka oraz widoczne ślady przypaleń na obudowach.

Przeczytaj również: Bezpieczeństwo i precyzja przewiertów sterowanych w Żywcu

Kiedy zachodzi potrzeba instalacji mocniejszego sprzętu, ciasna wnęka uniemożliwia rozbudowę aparatury modułowej. Dawne standardy budowlane drastycznie odbiegają od dzisiejszych wymogów bezpieczeństwa. Zgodnie z normą PN-HD 60364-4-41 obwody w strefach podwyższonego ryzyka, czyli w łazienkach i kuchniach, wymagają ochrony wyłącznikiem różnicowoprądowym RCD o czułości 30 mA. Stare układy topikowe w ogóle nie realizują tej funkcji, pozostawiając domowników bez kluczowego zabezpieczenia przed porażeniem.

Przeczytaj również: Usuwanie i transport gruzu w Chorzowie - jak to działa?

Komplikacje montażowe i przebieg prac krok po kroku

Prace w blokach napotykają na specyficzne przeszkody instalacyjne. Ograniczona przestrzeń w szachcie mocno komplikuje demontaż starej ramy i wpasowanie nowej obudowy, która musi pomieścić znacznie więcej modułów. Stan starych przewodów zasilających z pionu, najczęściej aluminiowych o przekroju zaledwie 2,5 mm², często definiuje ostateczny zakres robót. Jeśli izolacja kruszy się w palcach, sama wymiana skrzynki nie wystarczy. Wtedy pojawia się konieczność poprowadzenia nowych tras kablowych wewnątrz lokalu. Typowy w takich budynkach układ jednofazowy z zabezpieczeniem przedlicznikowym 25 A ogranicza dostępną moc do zaledwie 5,5 kW, co wymusza precyzyjne planowanie rozdziału energii.

Podział obwodów musi bezwzględnie odzwierciedlać rzeczywiste nawyki i wyposażenie domowników. Standardem jest wydzielenie osobnego obwodu oświetleniowego z wyłącznikiem B10A oraz obwodów gniazd ogólnych na wyłącznikach B16A. Kuchnia potrzebuje przynajmniej dwóch niezależnych linii dla najmocniejszych urządzeń. Cała nowa aparatura dobierana jest w oparciu o wytyczne normy PN-EN 61439.

Gdy projekt obwodów jest gotowy, można przystąpić do fizycznych robót. Profesjonalny montaż rozdzielnicy rozpoczyna się od bezpiecznego odcięcia zasilania w porozumieniu z dostawcą energii, a następnie usunięcia wysłużonej aparatury. Po oczyszczeniu miejsca osadza się nową, głębszą obudowę z szynami DIN. Kolejnym krokiem jest staranne wprowadzenie końcówek przewodów. W pierwszej kolejności łączy się przewody ochronne PE oraz neutralne do odpowiednich bloków rozdzielczych. Dopiero później instalator przypina przewody fazowe do wyłączników nadprądowych i różnicowoprądowych. Instalacje wykonywane przez łódzką firmę MK Elektric Marcina Koniuszego uwzględniają specyfikę ciasnych szachtów blokowych. Każda zakończona realizacja otrzymuje czytelne etykiety obwodów, co ułatwia domownikom późniejszą identyfikację zabezpieczeń.

Pomiary odbiorcze i weryfikacja bezpieczeństwa instalacji

Samo przykręcenie przewodów i podniesienie dźwigienek na aparatach modułowych nie kończy procesu wymiany. Zanim zasilanie zostanie ostatecznie przywrócone do użytku, zmodernizowana sieć musi przejść rygorystyczne testy. Specjalistyczny miernik pozwala sprawdzić rezystancję izolacji, która powinna wynosić powyżej 1 MΩ. Bada się też ciągłość przewodów ochronnych, gdzie dopuszczalna wartość to maksymalnie 0,5 Ω. Ważnym krokiem jest weryfikacja impedancji pętli zwarciowej oraz zbadanie faktycznego czasu zadziałania wyłączników różnicowoprądowych.

Pozytywne wyniki tych testów dają pewność, że nowa aparatura natychmiast odetnie prąd w przypadku awarii. Sporządzony protokół z pomiarów stanowi oficjalne potwierdzenie zgodności prac z obowiązującą normą PN-HD 60364. Ostateczny sukces przedsięwzięcia nie opiera się wyłącznie na schemacie nowej skrzynki. To rzetelna ocena kondycji całej instalacji i wyeliminowanie ukrytych usterek w ścianach decydują o tym, czy unowocześniony układ zasilania posłuży bezawaryjnie przez kolejne dekady.
